Aluprof MB-77 HS

Aluprof MB-77 HS je hliníkový systém zdvižno-posuvných dverí pre presklené prechody medzi interiérom a terasou či záhradou. Hotové dvere dodáva Eko-Okna. Zostava sa navrhuje podľa otvoru, delenia presklenia, požadovaného priechodu a stavebného napojenia.

Konštrukcia štandardného systému

  • Hĺbka krídla 77 mm.
  • Hĺbka rámu 174 mm pri dvojkoľajnicovom a 271 mm pri trojkoľajnicovom vyhotovení.
  • Zasklenie s hrúbkou do 58,5 mm podľa prehľadu Eko-Okna.
  • Hliníkové profily s tepelnými preložkami.
  • Lakovanie vo farbách RAL K7; konkrétny povrch a farba sa potvrdia v ponuke.

Zdvižno-posuvné otváranie

Mechanizmus pri otváraní nadvihne pohyblivé krídlo a umožní jeho posunutie pozdĺž rámu. Krídlo nevyžaduje priestor na otváranie oblúkom do miestnosti. Pri návrhu však treba zohľadniť hmotnosť skla, kovanie, obsluhu a miesto pre odsunuté krídla.

Štandardná zostava alebo Monorail

MB-77 HS a MB-77 HS Monorail majú samostatné technické listy Eko-Okna. Voľbu preto treba posudzovať ako konkrétne vyhotovenie, nie iba zmenu názvu. Monorail sa preveruje podľa jeho vlastnej schémy, rámu a spôsobu osadenia pevnej a pohyblivej časti. Hĺbky štandardného dvoj- a trojkoľajnicového rámu ani jeho skúšané vlastnosti sa automaticky neprenášajú na Monorail.

Delenie, priechod a rohové riešenie

Voľný priechod určuje delenie na pevné a pohyblivé časti, smer posúvania a počet koľajníc. Šírka stavebného otvoru nie je totožná so šírkou priechodu. Dodávateľ pri tejto rodine uvádza aj možnosť spojenia krídel pod uhlom 90° bez pevného rohového stĺpika. Takýto návrh vyžaduje samostatné potvrdenie schémy, statiky a stavebného napojenia; neplatí pre každú zostavu.

Dva slovenské technické listy

Prikladáme originálne podklady Eko-Okna. List „Aluprof MB 77 HS – posuvné dvere“, kód MB_77_HS_D_S_BP, z 8. 5. 2025 má tri strany: schémy A/C, D/F a G2/K. Samostatný list „Aluprof MB 77 HS Monorail – posuvné dvere“, kód MB_77_HS_MON_D_S_BP, z 8. 9. 2025 má jednu stranu pre schémy A/C.

Dokumenty uvádzajú rozdielne skúšané vlastnosti aj rozmery. Tepelný súčiniteľ Uw a zvukový útlm sa posudzujú podľa presnej výplne, veľkosti a vyhotovenia. Hodnoty z jednej schémy preto nepredstavujú univerzálnu garanciu rodiny. Aktuálne výrobné možnosti a parametre vašej zostavy potvrdíme pri nacenení.

Prah a montáž

Pred návrhom prahu treba poznať hotové podlahy na oboch stranách, podklad a detail hydroizolácie. Pri napojení na terasu sa rieši aj odvodnenie a ochrana stavebného otvoru. Nízky alebo bezbariérový priechod sa potvrdí pre konkrétne dvere a montážny detail.

Podklady pre presnú ponuku

Pošlite šírku a výšku otvoru, fotografiu alebo pôdorys, požadovaný priechod, smer posúvania a delenie presklenia. Doplňte farbu, požiadavky na sklo a úroveň podláh. Pri rohu pošlite aj pôdorys a údaje o nosnej konštrukcii. Zameranie rozlíši stavebný otvor, objednávkový rozmer a montážne napojenie.

Časté otázky

Je Monorail iba ďalšie označenie štandardných dverí?
Nie. Dodávateľ preň vedie osobitný list a konfiguráciu. Pre ponuku sa musí potvrdiť presné vyhotovenie.

Platí maximálny rozmer z listu pre všetky schémy?
Nie. Dokumenty rozlišujú schémy a ich parametre. Rozmer treba preveriť spolu so sklom, kovaním a vyhotovením dverí.

Je obrázok realizácia SUNMONT?

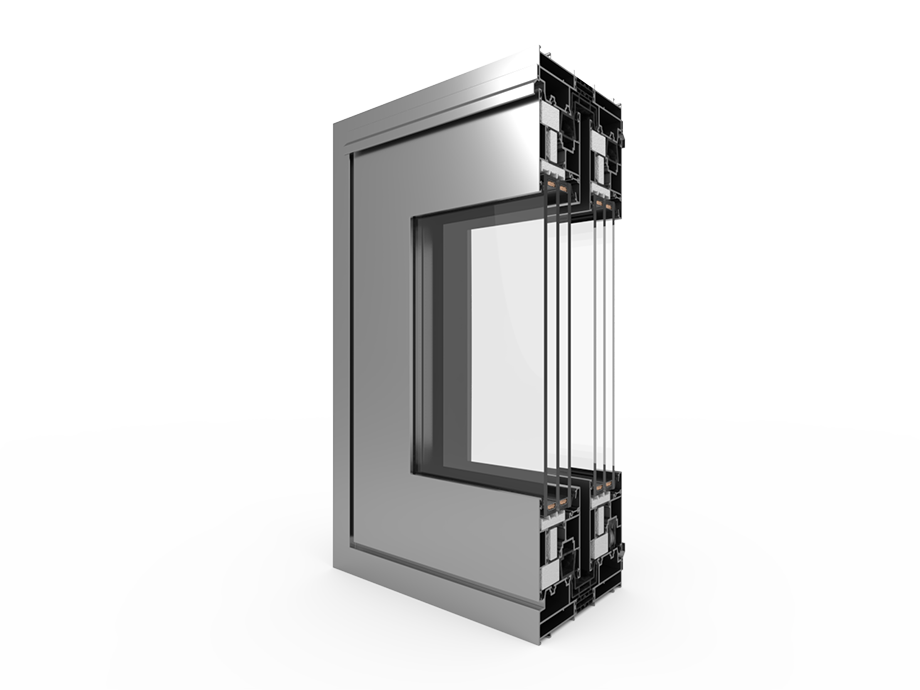

Nie. Hlavný obrázok je originálny ilustračný rez MB-77 HS z Benefit4u. Nezobrazuje automaticky každú konfiguráciu Monorail alebo rohového riešenia.
