Hörmann LPU 42 – sekcionálna garážová brána

Garážová brána na každodenné používanie

Hörmann LPU 42 je oceľová sekcionálna brána s dvojstennými lamelami hrubými 42 mm. Pri otváraní sa jednotlivé sekcie vedú nahor a pod strop garáže. Pred bránou preto nepotrebujete priestor na vyklopenie krídla. Pre garáž s prekážkami pod stropom posúdime aj riešenie posuvné do boku.

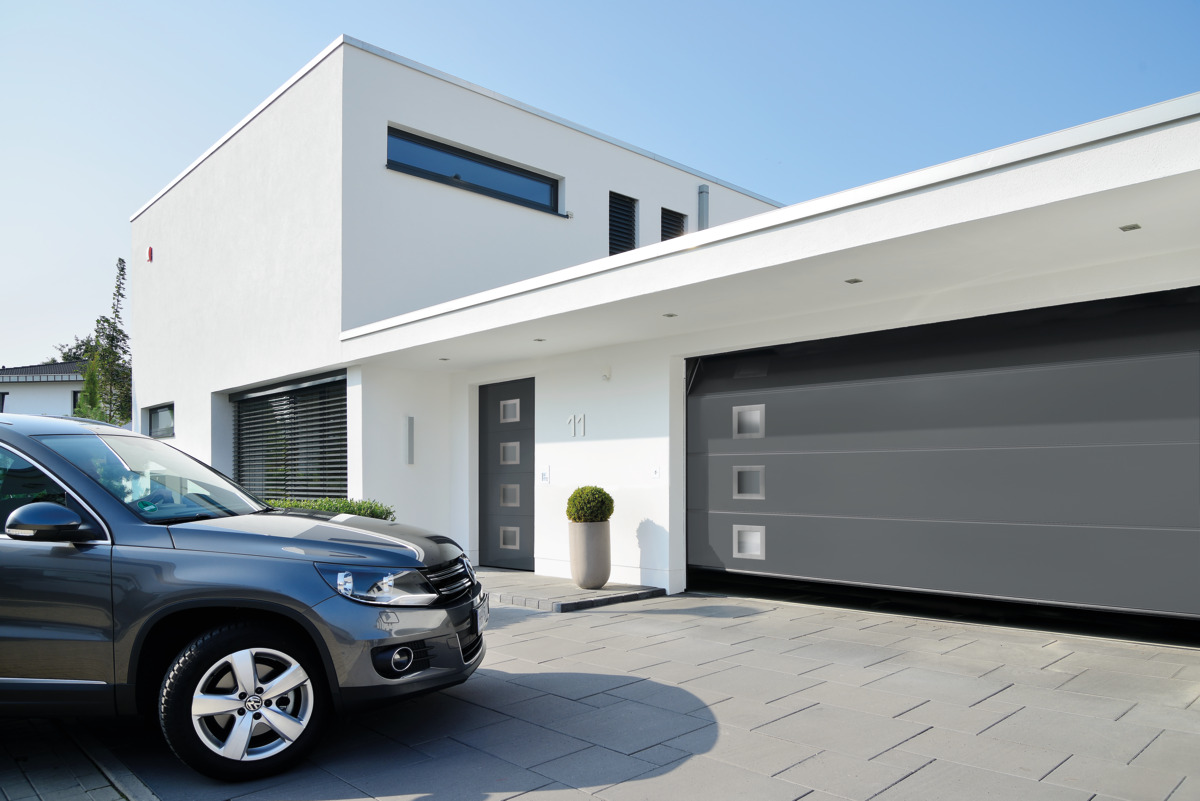

Úvodná fotografia je podklad výrobcu Hörmann pre LPU 42, prelis L, Silkgrain, s dizajnovým presklením. Fotografia aj rez lamely pochádzajú od výrobcu; nejde o realizáciu SUNMONT. Zobrazená výbava nie je automaticky súčasťou každej brány.

Povrch a výbava sú samostatné voľby

Woodgrain má štruktúrovaný povrch, Silkgrain hladký vzhľad. Decograin používa dekoratívnu fóliu; Duragrain digitálnu potlač s ochranným lakom. Prelis, povrch a farba neoznačujú odlišnú hrúbku lamely.

Voliteľné vyhotovenie Premium zahŕňa úpravu kovania a vnútorného vzhľadu brány a tandemové vodiace kladky. PremiumPlus rozširuje vyhotovenie Premium pri LPU 42 o ochranu proti korózii vrátane lakovaných rezných hrán; pri prelisoch S, M a D zahŕňa výplňové profily prelisov. Odlišnou voľbou je vysokokvalitné vnútorné lakovanie pre LPU 42 s povrchom Woodgrain alebo Silkgrain: Basic upravuje vnútorný plech lamely, Comfort navyše farebne zladí ďalšie určené diely. Presný rozsah a kombináciu výbavy potvrdíme pre vybranú zostavu.

Presklenie, integrované dvere, ThermoFrame, pohon a ovládanie sa posudzujú osobitne. Voliteľné bezpečnostné vybavenie RC2 nie je štandard každej LPU 42. Konkrétna kombinácia musí spĺňať podmienky výrobcu.

RC2: podmienky bezpečnostnej výbavy

Voliteľná súprava RC2 sa posudzuje ako súčasť celej zostavy brány. Návod Hörmann 4018939 RE, revízia 12.2023, na slovenskej strane 20 uvádza LPU 42 s pohonom a požaduje úplné zatvorenie brány. Samotná hrúbka lamely ani označenie modelu nepotvrdzujú RC2 každej konfigurácie.

Presklenie a ďalšie obmedzenia: podľa tohto návodu sa RC2 nedosahuje pri presklení, súprave madiel, súprave na úpravu zárubne, držiaku sklopných kladiek, sete Reno RZ, nastaviteľnom podlahovom profile, clone v jednej rovine ani pevnom prvku. Úvodná fotografia tejto stránky zobrazuje presklenú bránu; nepredstavuje preto ukážku zostavy RC2.

Stena a montáž: vhodnosť sa preveruje podľa materiálu a skladby steny, upevňovacích prvkov a spôsobu montáže. Samotná hrúbka muriva nestačí. Odbornú montáž podľa pokynov výrobcu dokladá potvrdenie o montáži.

Integrované dvere návod súpravy všeobecne pripúšťa, ale ich prípustnosť musí zodpovedať aj konkrétnemu variantu brány a montážnym údajom. Pri požiadavke na RC2 uveďte tento zámer už pri návrhu; kompatibilitu kovania a celej zostavy potvrdíme osobitne.

Výber farby a prevádzka

Pri oceľovej bráne vystavenej slnku výrobca odporúča vyhnúť sa tmavým farbám: zahrievanie môže spôsobiť deformáciu lamiel. Pri výbere zohľadníme orientáciu garáže a vzorkovník; farba na obrazovke je orientačná. Údržba a bezpečné používanie sa riadia návodom dodanej brány a pohonu.

Zameranie, montáž a presná ponuka

Pre prvý návrh pošlite šírku a výšku otvoru v mm, fotografie otvoru zvnútra aj zvonka, priestor nad otvorom, šírku bočných ostení a voľnú hĺbku garáže. Uveďte prekážky pod stropom, ďalší vstup do garáže, požadovaný povrch, farbu, presklenie a spôsob ovládania.

Nameraný otvor nie je automaticky objednávkový rozmer. Pri zameraní preveríme podklad, kotvenie, hotovú podlahu, nadpražie, ostenia a elektroprípravu. Kovanie, montážny priestor, vhodný pohon a výrobné rozmery potvrdíme pre konkrétnu konfiguráciu. Cena závisí od rozmerov a výbavy; ponuka osobitne uvedie montáž, dopravu, prípadnú demontáž a DPH.

Časté otázky

Je LPU 42 rovnaká ako LPU 67 Thermo?

Nie. LPU 67 Thermo je samostatný model s termicky oddelenými 67 mm lamelami. Jeho tepelné parametre nemožno preberať na LPU 42.

Je motor alebo ovládač automaticky súčasťou brány?

Rozsah dodávky potvrdí ponuka. Pohon, vodiaca koľajnica, prijímač a ovládanie sa vyberajú podľa konkrétnej brány a spôsobu používania.

Môžem objednať bránu podľa rozmerov otvoru?

Najprv treba overiť montážne priestory a objednávkové rozmery. Rozmery otvoru slúžia na návrh; konečnú zostavu potvrdíme po technickej kontrole.

Môžem spojiť úzky hliníkový rám s integrovanými dverami?

Nie. Úzky hliníkový rám výšky 250 mm je podľa montážnych údajov Hörmann, revízia 03.2026, strana 15, určený iba pre LPU 42 ako vložená lamela pri kovaní Z, N, L alebo H. Nie je prípustný s integrovanými dverami, šikmým skrátením ani skrátením zdola. Počet rámov a prípustnú veľkosť treba overiť podľa konkrétneho riadka tabuľky; nejde o univerzálnu voľbu pre každý rozmer.

Ako sa starať o LPU 42?

Postup sa musí zhodovať s návodom dodaného kovania a povrchu. Návody pre kovanie N, L a Z uvádzajú čistenie oboch strán brány a tesnení aspoň raz za tri mesiace. Použite vodu, pri silnejšom znečistení neutrálny neabrazívny prípravok. Prach z presklenia najprv opláchnite. Vodiace koľajnice sa čistia, nemažú. Odborná kontrola brány je potrebná pred prvou prevádzkou a najmenej raz ročne.

Tepelná izolácia a rozmerový rozsah LPU 42

Katalóg uvádza pre 42 mm lamelu hodnotu U „do 0,53 W/(m²·K)“. Pre zabudovanú bránu bez presklenia s rozmermi 5000 × 2125 mm uvádza U = 1,3 W/(m²·K), s pripojením ThermoFrame 1,2 W/(m²·K). Hodnota lamely preto nevyjadruje izoláciu celej brány. Referenčné hodnoty nemožno automaticky preniesť na iný rozmer alebo výbavu.

Katalógový prehľad uvádza maximálnu šírku 6000 mm a maximálnu výšku 3000 mm. Ide o samostatné maximá; neznamenajú schválenie každej kombinácie šírky, výšky, motívu a kovania. Objednávkový rozmer overíme podľa konkrétnej zostavy.

Detail spoja lamiel LPU 42 z katalógu Hörmann. Hrúbka lamely 42 mm neurčuje montážny priestor nad otvorom.

Motívy a povrchy LPU 42

• Prelis L: Slategrain, Plaingrain, Woodgrain, Silkgrain, Decograin a Duragrain.
• Prelis M: Slategrain, Plaingrain, Woodgrain, Silkgrain a Decograin.
• Prelis S a kazeta S: Woodgrain.
• Prelis D: Silkgrain.

Ide o vzhľadové varianty modelu LPU 42. Farby a doplnky vyberáme až v rámci príslušného povrchu a motívu; uvedený zoznam nepotvrdzuje každú vzájomnú kombináciu.

Podklad pre tento prehľad: Hörmann, Sekcionálne garážové brány, HF 85184 SK / SAP 366896, stav 03.2026, tlač 10.2026, strany 57–59. Rozsah dodávky a dostupnosť konkrétnych volieb potvrdí ponuka.

Porovnanie oceľových a drevenej sekcionálnej brány

LPU 42 je dvojstenná oceľová brána so 42 mm lamelami. Ak je prioritou vyššia tepelná izolácia, porovnajte ju so samostatným modelom LPU 67 Thermo s termicky oddelenými 67 mm lamelami. Ak chcete masívne drevo, pozrite si LTH 42 zo severského smreka. Drevený dekor oceľovej LPU 42 nie je rovnaká konštrukcia ako drevená LTH 42.

Dokumenty a súvisiace riešenia

Montážne údaje garážových sekcionálnych brán – SK, HF 84607, revízia 03.2026 (PDF, 76 strán): LPU 42 na stranách 5–9; zostavy s integrovanými dverami na stranách 16–23. Kovanie, dorazy a podlahové ukončenie vyberajte podľa konkrétnej zostavy.

Návod na používanie a údržbu LPU 42

Použite návod zhodný s dodanou bránou a jej kovaním. Ak označenie kovania nepoznáte alebo nie je nižšie uvedené, pomôžeme vám určiť správnu dokumentáciu. Montážne údaje s rozmermi nenahrádzajú prevádzkový návod brány ani samostatný návod pohonu.

• Rad 40, kovanie N – návod 3048942 RE/04.2026, viacjazyčný vrátane slovenčiny (slovenská časť: strany 36–37)
• Rad 40, kovanie L – návod 3048943 RE/04.2026, viacjazyčný vrátane slovenčiny (slovenská časť: strany 36–37)
• Rad 40, kovanie Z – návod 3052531 RE/04.2026, viacjazyčný vrátane slovenčiny (slovenská časť: strany 35–36)

V prílohách zostáva aj staršie vydanie montážnych údajov z 01.06.2023 a montážny návod súpravy LPU 42 Premium 4016321, revízia RE/07.2019. Návod Premium platí pre túto súpravu a nenahrádza kompletný návod brány. Pred montážou treba potvrdiť dokumentáciu pre skutočne dodané vyhotovenie.

Oficiálny prehľad sekcionálnych brán Hörmann. Návod musí zodpovedať dodanému kovaniu, výbave a pohonu.
