SPU F42 / SPU 67 Thermo

Dvojstenné oceľové lamelové brány pre logistické a skladovacie haly, priemyselné haly a poľnohospodárstvo.

SPU F42 / SPU 67 Thermo

Sekcionálna priemyselná brána SPU F42 / SPU 67 Thermo je dvojstenná oceľová lamelová brána vhodná pre logistické a skladovacie haly, priemyselné haly a poľnohospodárstvo. Brána je dostupná v dvoch verziách: SPU F42 s hrúbkou lamely 42 mm a SPU 67 Thermo s hrúbkou lamely 67 mm. Obe verzie sú vybavené povrchovou úpravou Micrograin alebo Stucco. Brána je možné vybaviť rôznymi pohonmi, preskleniami a kovaniami.

SPU F42 – referenčný tepelný údaj

Pri referenčnej ploche 5000 × 5000 mm katalóg pre uzatvorenú bránu bez integrovaných dverí uvádza U 1,0 W/(m²·K), s ThermoFrame 0,94 W/(m²·K). Pri integrovaných dverách sú údaje iné. Tieto hodnoty neplatia automaticky pre každú veľkosť.

SPU 67 Thermo – referenčný tepelný údaj

Pre uzatvorenú bránu bez integrovaných dverí s referenčným rozmerom 5000 × 5000 mm katalóg uvádza U 0,62 W/(m²·K), s ThermoFrame 0,51 W/(m²·K). Hodnotu pre projekt treba potvrdiť podľa jeho skutočných rozmerov a výbavy.

Tesnenie a pohon 67 mm konštrukcie

Vyššia katalógová trieda vzduchotesnosti vyžaduje konkrétne tesniace vybavenie a ďalšie podmienky. Pohon aj montážne detaily musia patriť 67 mm konštrukcii; pravidlá 42 mm sa automaticky nepreberajú.

SPU F42 – Plus a Parcel

Plus predstavuje osobitné vzhľadové vyhotovenie na požiadanie. Parcel je deliteľné logistické riešenie s vlastným soklom, vyvažovaním a obsluhou. Ani jedno neznamená dostupnosť všetkých možností základnej brány v ľubovoľnej kombinácii.

Rozmery a montážny priestor

Šírka a výška otvoru sú iba časťou zamerania. Treba preveriť bočné priestory, nadpražie, strechu, kotvenie a celú dráhu brány. Katalógové maximum šírky a maximum výšky nepotvrdzujú ich spoločnú kombináciu.

Pohon a bezpečná prevádzka

Pohon vyberieme podľa hmotnosti, kovania, napájania a počtu cyklov. Rýchlosť závisí od presnej zostavy pohonu, riadenia a snímačov. Integrované dvere a ďalšie doplnky majú vlastné bezpečnostné podmienky.

Podklady pre ponuku

Pošlite rozmery otvoru v mm, fotografie zvnútra aj zvonka, voľné priestory, strešný sklon a stav hotovej podlahy. Uveďte prevádzku, požadované cykly, napájanie, ďalší vstup a požiadavku na peší priechod. Pri tmavej farbe doplňte orientáciu a slnečné tienenie.

Cena, dokumentácia a servis

Ponuku pripravíme pre presný model, rozmery, výplň a výbavu. Samostatne uvedieme dodávku, dopravu, montáž, prípadnú demontáž a DPH. Návod a servisné podmienky musia zodpovedať dodanej bráne; zásahy do pružín a pohonu patria odbornej osobe.

Vyžiadať presnú ponuku – priložte podklady k vašej prevádzke.

Technické parametre

Výrobca	Hörmann
Ovládanie	Manuálne, Motorom, Elektrický pohon
Farba konštrukcie	RAL 9016 biela, RAL 9010 čisto biela, RAL 9007 sivý hliník, RAL 9006 biely hliník, RAL 9002 sivo biela, RAL 8028 terakotovo hnedá, RAL 7016 antracitovo sivá, RAL 6005 machovo zelená, RAL 5010 Enciánovo modrá, RAL 3000 ohnivo červená
Max. rozmery	SPU F42 – bez integrovaných dverí: max. šírka 8 000 mm, max. výška 7 500 mm; s integrovanými dverami: max. šírka 7 000 mm, max. výška 7 500 mm. SPU 67 Thermo – bez integrovaných dverí: max. šírka 10 000 mm, max. výška 8 000 mm; s integrovanými dverami: max. šírka 7 000 mm, max. výška 8 000 mm. Ide o samostatné katalógové limity, nie potvrdenie ich spoločnej kombinácie. Objednávkový rozmer a montáž sa overujú pre konkrétnu zostavu.

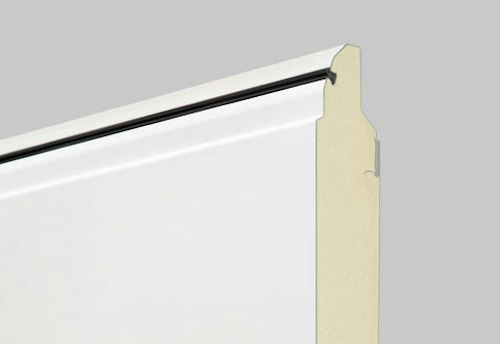

Vyhotovenie	SPU F42: oceľové lamely s PU výplňou, konštrukčná hĺbka 42 mm. SPU 67 Thermo: termicky oddelené oceľové lamely s PU výplňou, konštrukčná hĺbka 67 mm.
Voliteľná výbava	Voliteľné lamelové okná alebo hliníkové zasklievacie rámy. Presné vyhotovenie rámu a výplne sa vyberá podľa modelu a zostavy. Pri SPU 67 Thermo sa počet a poloha presklení posudzujú aj podľa členenia krídla a vyhotovenia integrovaných dverí. Vyhotovenie s viac ako dvoma zasklievacími rámami sa rieši na požiadanie; prípustnosť konkrétnej zostavy sa musí potvrdiť.
Montáž	Pred návrhom brány pripravte fotografie otvoru, oboch bočných priestorov a priestoru pod stropom vrátane prekážok. Pri zameraní zaznamenáme šírku a výšku otvoru, nadpražie, bočné priestory a voľnú hĺbku; doplňte tvar a sklon strechy, podklad na uchytenie a požadovaný spôsob ovládania. Osobitne preveríme priestor pre pohon a podklady na posúdenie kotvenia a zavesenia. Kovanie a montážne podmienky určíme pre konkrétny model a zostavu; údaje SPU F42 sa neprenášajú na SPU 67 Thermo. Ak brána alebo pohon už existujú, doplňte typové štítky a fotografie kovania, polohy pružinového hriadeľa a núdzového ovládania. Stranu pohonu a núdzového ovládania označte pri pohľade zvnútra. Nameraný otvor nie je automaticky objednávkový rozmer. Pri SPU 67 Thermo uveďte aj požiadavku na integrované dvere, presklenie a vyhotovenie ThermoFrame. Doplňte podklady o nosných častiach budovy pre posúdenie kotvenia a zavesenia podľa konkrétneho kovania a pohonu.
