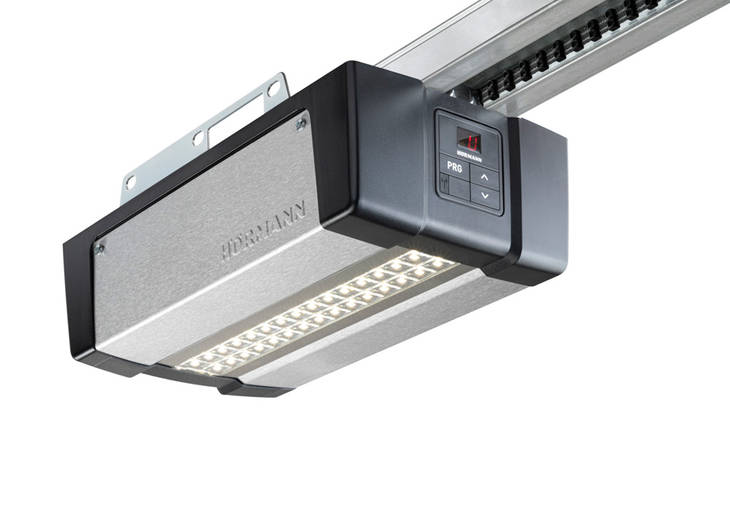

Hörmann SupraMatic E 4 – pohon garážovej brány

Hörmann SupraMatic E4 je pohon garážovej brány. Vyberá sa podľa konkrétnej brány, kovania, prevádzky a montážneho priestoru.

Hörmann rozlišuje jednotlivé modely a generácie pohonov. Výkon ani funkcie modelu E, P alebo H sa nesmú automaticky preniesť na iný model.

Výbava podľa modelu

Model má integrovaný Bluetooth prijímač pre aplikáciu Hörmann BlueSecur. Prepojenie so systémom Smart Home a ďalšie funkcie môžu vyžadovať doplnkové zariadenia.

Katalógové údaje – SupraMatic E 4

Hodnoty sa vzťahujú iba na SupraMatic E série4; údaje výkonnejších modelov P a H sa sem neprenášajú. Zdroj: Hörmann HF85184 SK, stav03.2026, tlač10.2026, strana84. Ide o referenciu konkrétneho vydania, nie schválenie zostavy.

SupraMatic E 4 – referenčné údaje katalógu

Ťažná a tlačná sila: 650 N

Krátkodobá maximálna sila: 800 N

Rýchlosť otvárania najviac: 25 cm/s

Katalógová maximálna šírka brány: 5500 mm

Katalógová maximálna plocha brány: 13,75 m²

Katalógové cykly za deň: 25 cyklov/deň

Katalógové cykly za hodinu: 10 cyklov/h

Šírka, plocha a počet cyklov sú samostatné katalógové medze. Nepotvrdzujú ich ľubovoľnú kombináciu. Rýchlosť otvárania závisí od typu, hmotnosti a veľkosti brány. Konkrétnu bránu, koľajnicu, kovanie, prevádzku a bezpečnostné prvky musí posúdiť odborník podľa príslušného návodu.

Výber a montáž

Pri výbere potrebujeme presný model brány, šírku a výšku, kovanie, hmotnosť, fotografie priestoru a údaj o frekvencii používania. Pri existujúcom pohone priložte fotografiu výrobného štítku. Hlava pohonu, vodiaca koľajnica, kovanie a ovládacie príslušenstvo tvoria konkrétnu zostavu; samotná hlava nie je úplnou montážnou sadou.

Technik preverí vhodnosť pohonu, dĺžku koľajnice, zdvih, kotvenie, elektroprípravu a odblokovanie pri výpadku napájania. Maximálna šírka a plocha uvedené v katalógu nepotvrdzujú každú kombináciu brány a kovania.

Príprava garáže a prístup pri výpadku napájania

Najprv stav brány: pohon neslúži na prekonávanie ťažkého chodu ani nesprávneho vyváženia. Pred montážou musí odborník preveriť mechanický stav brány, pružiny, laná a upevnenie. Bránu, ktorá vyžaduje opravu alebo nastavenie, treba najprv uviesť do správneho stavu.

Priestor pod stropom: posudzuje sa aj najvyšší bod pohybujúcej sa brány, nie iba výška stavebného otvoru. Kovanie, koľajnica, unášač a prípadné tepelné namáhanie menia montážne podmienky. Preto pošlite fotografie otvoru, stropu, vedenia brány a prekážok; technik potvrdí polohu pohonu, kotvenie a elektroprípravu.

Garáž bez ďalšieho vstupu: návod SupraMatic 4 požaduje vonkajšie núdzové odblokovanie, ktoré sa objednáva samostatne. Pri výpadku napájania umožní mechanické odblokovanie zvonku. Jeho vhodnosť a vyhotovenie treba zahrnúť do návrhu celej zostavy. Funkčnosť núdzového odblokovania sa podľa návodu kontroluje každý mesiac.

Ovládanie a doplnky: pri rozšírení uveďte presné označenie prijímača, tlačidiel a bezpečnostných prvkov. Samostatné vyobrazenia príslušenstva nepotvrdzujú, že sa všetky prvky dajú pripojiť súčasne. Zapojenie a elektrické pripojenie patria kvalifikovanej osobe.

Zdroj: návod SupraMatic 4 TR10A373-B RE, revízia 10.2020, strany 9–10 a 26–27. Pred realizáciou musí návod aj príslušenstvo zodpovedať presnému typu a revízii dodaného pohonu. Tento podklad sám nepotvrdzuje RC2 konkrétnej brány.

Ovládanie a bezpečnosť

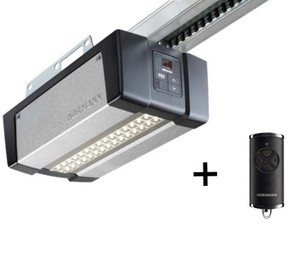

Ovládač sa vyberá podľa modelu prijímača, rádiového systému a generácie. Bluetooth ovládanie v dosahu prijímača sa musí odlíšiť od diaľkového prístupu cez internet, ktorý potrebuje vhodnú dodatočnú zostavu. Požadované funkcie a bezpečnostné prvky preveríme pred montážou. Pri obsluhe bez výhľadu na bránu treba riešiť svetelnú závoru podľa príslušného návodu.

Montáž, nastavenie bezpečnostných funkcií a servis patria odbornej osobe. Úplnú cenu stanovíme podľa modelu, koľajnice, príslušenstva, dopravy, montáže a DPH.

Kontrola a odborný servis

Označenie pohonu ako bezúdržbového neznamená, že celý bránový systém nepotrebuje kontrolu. Návod SupraMatic 4 TR10A373-B RE, vydanie 10.2020, strana 54, odporúča raz ročne odbornú kontrolu a údržbu bránového systému podľa údajov výrobcu.

Bezpečnostné a ochranné funkcie sa podľa tohto návodu kontrolujú raz za mesiac. Bezpečnostné zariadenia bez automatického testovania majú osobitnú polročnú kontrolu. Postup musí zodpovedať skutočne osadeným zariadeniam a návodu dodanej zostavy.

Pri zlyhaní bezpečnostného spätného chodu treba ihneď zabezpečiť odbornú skúšku alebo opravu. Kontrolu a opravy vykonáva odborne spôsobilá osoba; pri práci musí byť zostava odpojená od sieťového aj prípadného núdzového napájania a zaistená proti opätovnému zapnutiu. Vizuálna kontrola používateľa nenahrádza odborný servis.

Časté otázky

Stačí kúpiť hlavu pohonu?

Nie vždy. Treba preveriť koľajnicu, kovanie a ostatné diely konkrétnej zostavy.

Funguje každý ovládač Hörmann?

Kompatibilita sa overuje podľa presného prijímača, modelu ovládača a generácie zariadenia.

Je katalógové maximum schválením mojej brány?

Nie. Rozmery, konštrukcia a používanie sa posudzujú spoločne.

Dokumenty a ponuka

Podkladom je slovenský katalóg Pohony brán a systémy Smart Home, stav 05/2026, tlač 10/2026. Montážny návod musí zodpovedať presnému modelu a generácii; katalóg ho nenahrádza.
